Meting 23-11: na nacht met vorst

‘s Ochtends rond 9 uur; binnen had ik nog geen verwarming aan gehad; het was er 16.5 ºC.

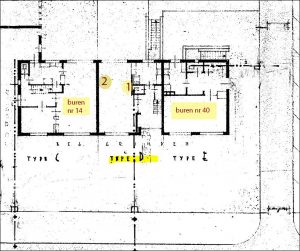

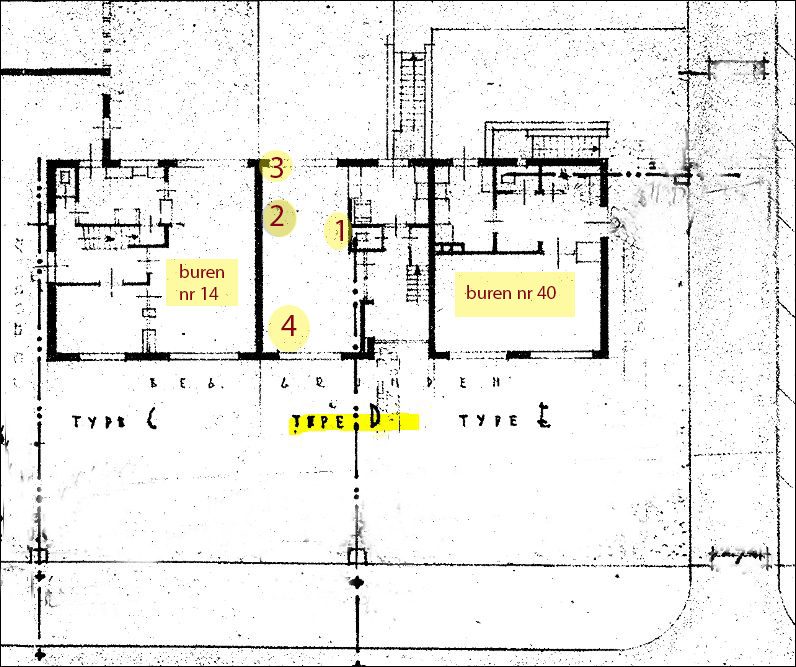

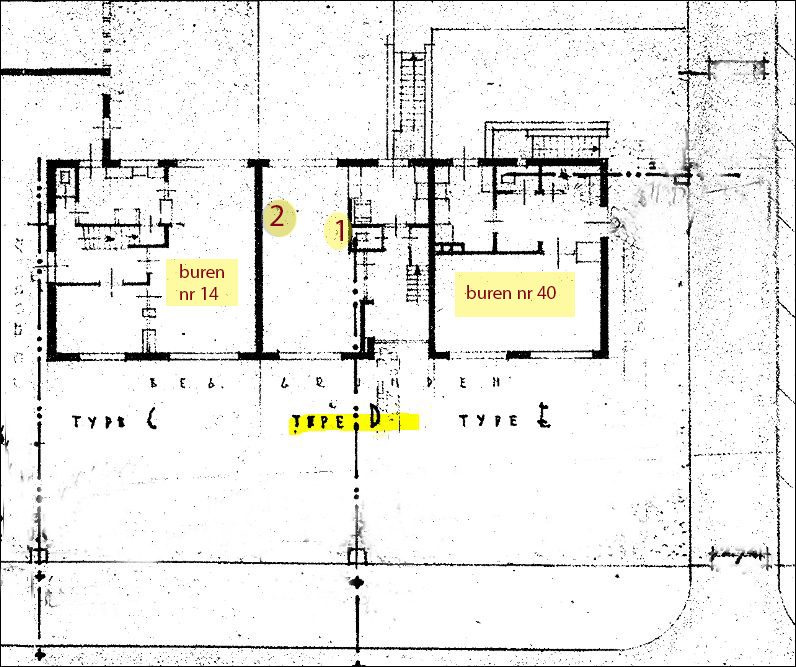

Hieronder eerst 4 binnenopnames: de muren zijn wat kouder dan de omgevingstemperatuur. NB: de camera bleek achteraf opnieuw gecalibreerd te moeten worden. De temperatuur verhouding klopt wel, maar de meting is 6 ºC te laag.

  • 1: de binnenmuur naar de keuken: 10,3  ºC
  • 2: de binnenmuur op de grens met nr 14, die slechts mogelijk wat spouwmuurisolatie heeft, is ietsje kouder: 9.7 ºC.
    Het gaat maar om een halve graad verschil.
  • 3: het stuk bakstenen-muur dat grenst aan de buitenkant achter is nog een stuk kouder: 6.3 ºC.
  • 4: tenslotte nog een opname van de voorkant: 8.7 ºC. Hier is dankzij de goede isolatie het minste warmteverlies.

Buitenopnames aan de achterkant:

  • 5: begane grond; muur tussen keukendeur en ramen woonkamer; prachtig blauw: de goed geisoleerde muur is hier koud; er lekt geen warmte weg van binnen.
  • 6: 1e verdieping en dak, grens met buren op nr 14: nu zie je naast blauw, ook rood en geel. De camera stond gericht op een punt bovenaan de tussenmuur met deze buren. De camera mat warmte tussen -40 en 4 ºC. Bij de ramen van de buren  (rode kleur)  lekt veel warmte naar buiten. Het raam is 4 ºC. De tussenmuur is oranje, een stuk kouder.
  • 7: weer dezelfde muur, zelfde range in temperatuur, maar nu gericht op een punt op de muurdam met spouwmuurisolatie, onder het raamkozijn verdieping. Deze is hier groen gekleurd en is -10,5 ºC.  Weer een duidelijk verschil met de niet geisoleerde gevel van de buren op nr 14. Het groene element onder rechts is een muurtje; ook niet geisoleerd. Deze hebben dus allebei dezelfde buitentemperatuur.
  • 8: camera gericht op muur tussen slaapkamer en badkamer: temp. -16,3: Nog kouder, dus nog beter geisoleerd. Of as het boven nog iets kouder dan beneden. Op het dak lag ijs.
  • 9: nu een punt gekozen op de grens met de andere buren, Professor Van der Veldestraat. Ook hier weer een rode kleur: ook hier lekt warmte weg.

Opmerkingen:

  • ik had op deze dag nog niet gestookt; veel warmte kon er niet weglekken. In huis voelt het aangenaam met 16,5 ºC.
    Misschien was het bij de buren wel veel warmer binnen.
    Deze infrarood opnames geven daarom een relatieve indicatieve weergave.
  • Alleen als de binnentemperatuur van de drie huizen gelijk is, kan je goed vergelijken.
  • We gaan de blower-door test nog een keer herhalen, met een woonkamer temperatuur van 20  ºC. en koude buitentemperatuur en vergelijken dan het resultaat met de meting uit november 2014.
