Infrarood panelen voor lokale verwarming

Welke infrarood panelen en hoe gaan we ze plaatsen? We zijn hierover nog aan het nadenken. Tot uiterlijk september als ze nodig zijn.

Infrarood verwarmingspanelen hebben dezelfde verwarmende werking als de zon. De panelen worden aan het plafond of aan de wand bevestigd en wekken infraroodwarmte op met de zogenaamde semiconductor laag, die is aangebracht op de plaat van veiligheidsglas. Door deze laag exact de juiste samenstelling en dikte te geven, stralen zij de juiste dosis infrarood uit. Deze warmtestralen worden vervolgens door de ruimte verspreid en verwarmen direct de objecten en materie in die ruimte. (bron: installatieprofs)
Dat gebeurt met langgolvige infraroodstraling.

Duidelijke uitleg op Olino
Voor- en nadelen volgens Therm IQ
Offerte gekregen van Therm IQ, met voorstel om in elke ruimte een paneel te plaatsen (10 stuks totaal). Ik heb in eerste instantie gekozen voor de helft van dit aantal en anno 2018 bevalt me dat nog goed.
Geen panelen in toilet, keuken, badkamer, kleine kamer verdieping.

Lees meer over de uiteindelijke installatie van PLC, bewegingsdetectors en IR panelen op https://1energiezuinighuis.nl/infrarood-panelen-aangesloten-op-thermostaten-en-detectors/

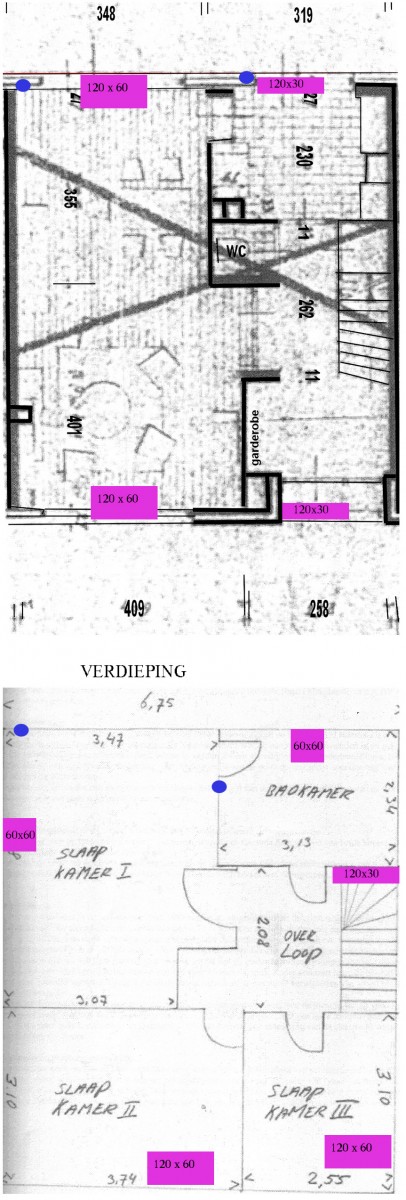

Plattegrond met voorstel ThermIQ

plattegrondBG en etage tbv ingrarood panelen

[collapse]

5 Therm-IQ panelen en 3 programmeerbare thermostaten zijn besteld bij Thuisbaas, een initiatief van Urgenda om konkreet te kunnen werken aan het energieneutraal maken van huizen. Op advies van Therm IQ (na gerichte vraag hierover van Eddy van Haren): 3 bewegingssensoren van Conrad: Renkforce besteld.

Uit het boek Stralingsverwarming komen nog andere ideeën over de plaatsing. Ik noem ze hieronder en vond ook wat alternatieven voor plaatsing aan het plafond.

Ideeën uit boek Stralingsverwarming

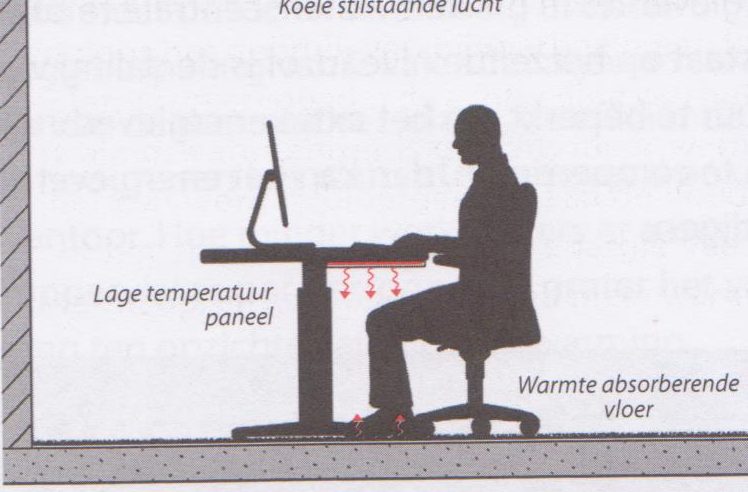

Onder het bureau met een goed isolerend kleedje op de vloer
ir panelen 003

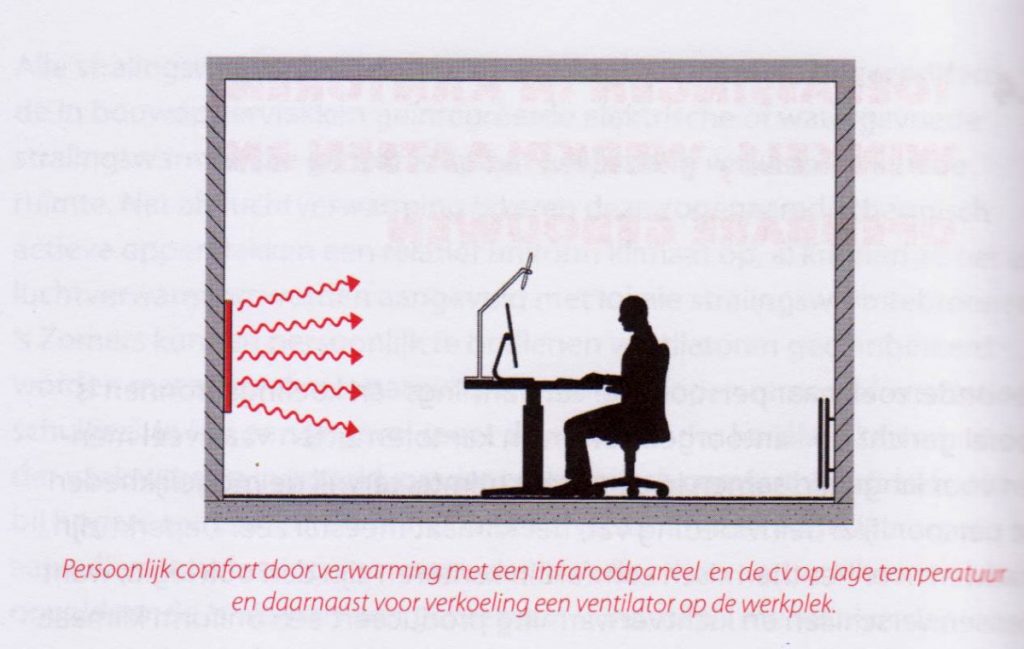

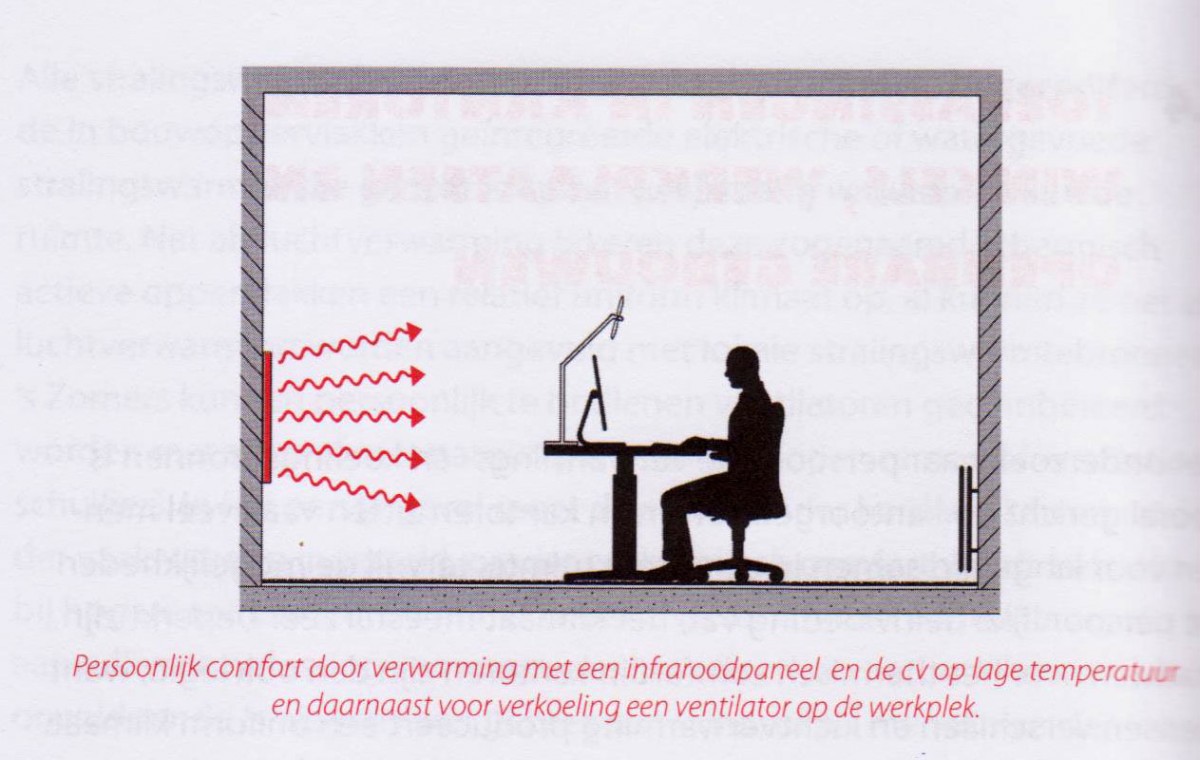

of op de wand erachter
ir paneel achter bureau

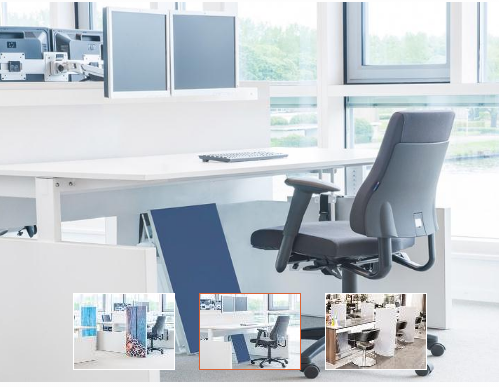

Of mobiel: schuin onder de tafel: (http://www.heatfun.eu/nl-nl/onze-producten/infraroodpanelen-mobiel/infraroodpanelen-mobiel)

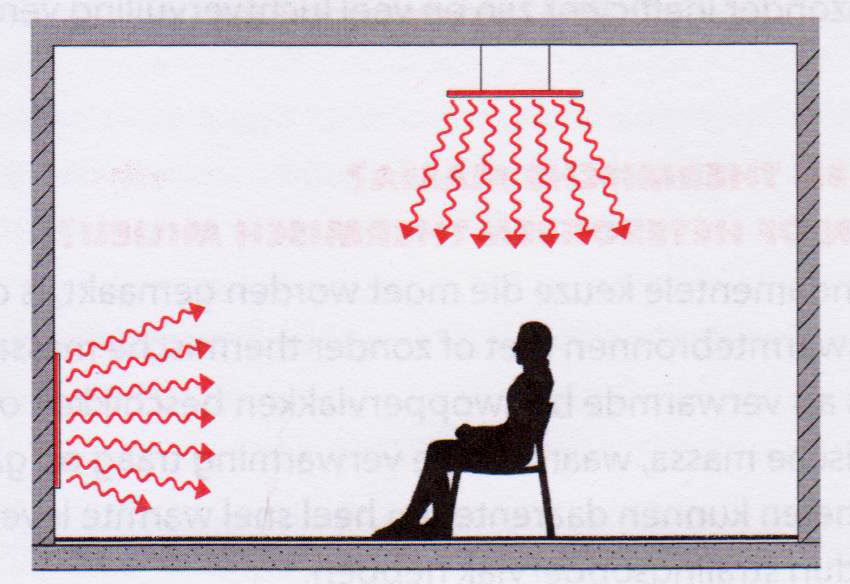

bj de voeten

dit lijkt wat veel van het goede, misschien meer bedoeld voor een echt koude ruimte/niet goed geisoleerd huis.
ir panelen boven1
Er zijn voetjes te koop, bijv. https://infrapower.nl/toebehoren.html of https://www.thuisshop.be/2heat-voetsteunen-voor-infraroodpanelen.html voor 2heat panelen.

Schuin aan de wand (thermiq): misschien wel prettiger dan pal boven het hoofd.
Infrarood_verwarming_winkel_koof-290x216

[collapse]
Welk type paneel kiezen?

ThermIQ kwam goed uit een test.

Sta goed stil bij de keuze van een leverancier (overwegingen van Eddy van Haren)

  • hoe weet je dat een aangeboden IR paneel inderdaad een paneel is met de juiste warmtegolf lengte rond de  10 micro mm?  Een warmtebeeldopname kan uitsluitsel geven.
  • Welke techniek is gebruikt in het paneel ?
    Bijvoorbeeld: korrel:  http://www.2heat.nl/index.php?id_product=307&controller=product: De speciale korrel structuur zorgt voor een betere warmteoverdracht.
    Maar er zijn meer wegen die leiden tot zuinige panelen.
  • Mate van electrosmog? Getest bij ThermIQ: op afstand van 30 cm geen smog meer.
  • lage temperatuur beter voor interieurs; hoge voor bedrijfsruimtes

Hieronder een paar leveranciers, maar er zijn er veel meer en er komen er vast nog heel veel bij. Zoek de specificaties en vergelijk…

  • 2heat:
    Aansluitspanning: 230Vac.
    IP waarde: IP20.
    Vermogen: maximaal 300Watt of zwart.
    Materiaal glas: Radiant glass (gehard glas).
    Montage hoogte: maximaal 2.70mtr
    Aansluitkabel: 3×1.5mm2, ca. 100cm exclusief stekker.
    Maximaal temperatuurbereik: 100’C.
    Verwarmingstechniek: Carbon.
    Warmteverlies: ca. 15{b309551c9e779d694720a7d031fee41e7e0c25a3b27d9fa3241786ea80799461} (achterzijde).
    Voorzien van isolatie: ja, compact isolatie.
    Afmeting: 592 x 592 x 30 mm.
    Kader: ja, aluminium.
    Gewicht: 7.0kg.
    Kleur: melkwit of zwart.
    Montagewijze: systeemplafond, plafond of wandmontage
    Certificering: CE, EN, IEC.
    Garantie: 5 jaar.

Merkloos, met korrel, 2 jaar garantie

Eco-concepts: met korrel,
Aansluitspanning: 230Vac.
IP waarde: IP44.
Vermogen: 300, 400, 600 en 700Watt.
Afmetingen: 300W (592x592x30mm), 400W (1500x320x30mm), 600W (1192x592x30mm), 700W (1192x592x30mm)
Materiaal: gegalvaniseerd plaatstaal voorzien van korrelcoating.
Montage hoogte: maximaal 2.70mtr
Aansluitkabel: 3×1.5mm2, ca. 100cm exclusief stekker.
Maximaal temperatuurbereik: 100’C.
Verwarmingstechniek: Carbon.
Warmteverlies: ca. 5{b309551c9e779d694720a7d031fee41e7e0c25a3b27d9fa3241786ea80799461} (achterzijde).
Voorzien van isolatie: ja, steen/glaswol.
Gewicht: va 2.5kg tm 10,5kg.
Kleur: wit, RAL9010.
Montagewijze: systeemplafond, plafond of wandmontage
Certificering: CE, EN, IEC.
Garantie: 5 jaar (bi-metaal 2 jaar).

  • eco-logisch.nl: Römer

    • Aansluitspanning: 230Vac.
    • IP waarde: IP54.
    • Materiaal behuizing: aluminium, voorzijde gepoedercoat ral9010
    • Montage hoogte: maximaal 2.70mtr
    • Aansluitkabel: 3×1.5mm2, ca. 180cm met aangegoten stekker.
    • Maximaal temperatuurbereik: 100’C voorzijde (40’C achterzijde)
    • Verwarmingstechniek: Carbon.
    • Warmteverlies: ca. 15{b309551c9e779d694720a7d031fee41e7e0c25a3b27d9fa3241786ea80799461} (achterzijde).
    • Voorzien van isolatie: ja, minimale isolatie.
    • Afmeting: 600 x 600 x 25 mm (400W), 600 x 900 x 25mm (600W), 600 x 1200 x 25mm (850W).
    • Kader: ja, aluminium.
    • Gewicht: 4.0kg (400W) , 6,0kg (600W), 8,0kg (850W)
    • Kleur: wit, RAL9010.
    • Montagewijze: systeemplafond, plafond of wandmontage (voor wandmontage wordt er een montage set erbij geleverd)
    • Certificering: CE, EN, IEC, TUV, WEEE.
    • Garantie: 5 jaar.
  • Enthus: Flex:
    FLEX is flexibel in te zetten op de muur en verplaatsbaar op pootjes (niet plafond) en eenvoudig te controleren via de aan/uit knop aan de zijkant van het paneel.
    Enthus: INSPIRE is geschikt voor muur en plafond. De lijst is luxer en iets breder, waarbij het aansluitpunt achter het paneel is weggewerkt. Het snoer is dus volledig weg te werken uit het zicht. Met INSPIRE zult u additioneel nog een schakel methode nodig hebben.
  • ThermIQ (advies Urgenda):
    4 afmetingen. Ze zijn uitgerust met een aluminium frame.

    • 1200 x 600 mm
    • 1200 x 300 mm
    •  600  x 600 mm
    •  400  x 300 mm
      De panelen leveren wij met een witte of zwarte coating, glanzend of gesatineerd. Daarnaast leveren we op aanvraag in een RAL-kleur naar keuze of met een speciale opdruk, zoals een logo of foto.

         TH12060   TH12030  TH06060  TH03040
       Afmeting   1193 x 593 x 35 mm 1193 x 296 x 35 mm 593 x 593 x 35 mm  401 x 293 x 35 mm
       Behuizing   Aluminium profiel Aluminium profiel Aluminium profiel Aluminium profiel
       Gewicht   11 kg  5 kg 5 kg  1,5 kg
       Vermogen

      1100 W



      (High Power: 1300 W)

      550 W





      550 W



      (High Power: 650 W)

      200 W





       Spanning   230 VAC / 50 Hz  230 VAC / 50 Hz 230 VAC / 50 Hz  230 VAC / 50 Hz
       Stroomverbruik   4,7 A  2,4 A 2,4 A  0,8 A
       Beschermingsklasse   IP54  IP54 IP54  IP44
       Verwarmingsbereik   20 tot 25 m2  10 tot 12 m2 10 tot 12 m2  4 tot 6 m2
        Bereik Infraroodlicht   3,5 meter  3,0 meter 3,0 meter  3,0 meter
